НИОКР как инвестиционная процедура: шкала TRL и 40 инструментов

В «Сколково» я занимался развитием департамента НИОКР Сервисов: создал R&D-маркет rnd.sk.ru — площадку, где стартапы и корпорации находят исследовательские подрядчики и оборудование, — и помогал выстраивать систему поддержки НИОКР для стартапов, в том числе через гранты и микрогранты.

За это время через меня прошли сотни проектов, и почти все различия между ними сводились к одному вопросу: понимает ли команда, на каком уровне зрелости находится её технология, и управляет ли она разработкой как проектом с бюджетом и сроками — или как научным поиском. Проекты, которые путали эти два режима, сгорали одинаково: деньги заканчивались ровно в тот момент, когда лабораторный образец нужно было превратить в серийный продукт.

Этот текст — обзор того, чем компании занимаются в НИОКР и как этим управляют. Каркас — шкала уровней готовности технологии (TRL) и четыре этапа разработки с конкретными инструментами менеджмента на каждом. Я разложил инструменты по уровням TRL, потому что именно в этой системе координат говорят и инвесторы, и институты развития, и заводские технологи.

Часть 1. Шкала TRL, отбор и планирование

НИОКР — это не наука

НИОКР в производственном бизнесе — не научная деятельность, а строго регламентированная инвестиционная процедура с высоким уровнем неопределённости. У науки результат — знание, и отрицательный результат тоже результат. У НИОКР результат — товарная партия с заданной себестоимостью, вышедшая на рынок в срок.

Отсюда и метрики успеха. Не академическая красота инженерного решения и не количество патентов, а Time-to-Market и себестоимость серийного продукта. Патент, который не превратился в продажи, — это строчка расходов, а не актив.

Большинство компаний управляют разработками либо хаотично, либо линейно — перекидывая документы «через забор» от конструкторов производственникам. И то и другое даёт один и тот же результат: срыв сроков, переделки чертежей под реальные станки и вечный конфликт между КБ и цехом.

Уровни готовности технологии: шкала TRL (УГТ)

Шкала TRL (Technology Readiness Level; в российской практике — УГТ, уровни готовности технологии) появилась в NASA, а в России закреплена ГОСТ Р 58048-2017 «Трансфер технологий». Её смысл в том, чтобы заменить субъективное «технология почти готова» объективной позицией на шкале от 1 до 9, понятной всем сторонам: разработчику, инвестору, эксперту фонда и заводу.

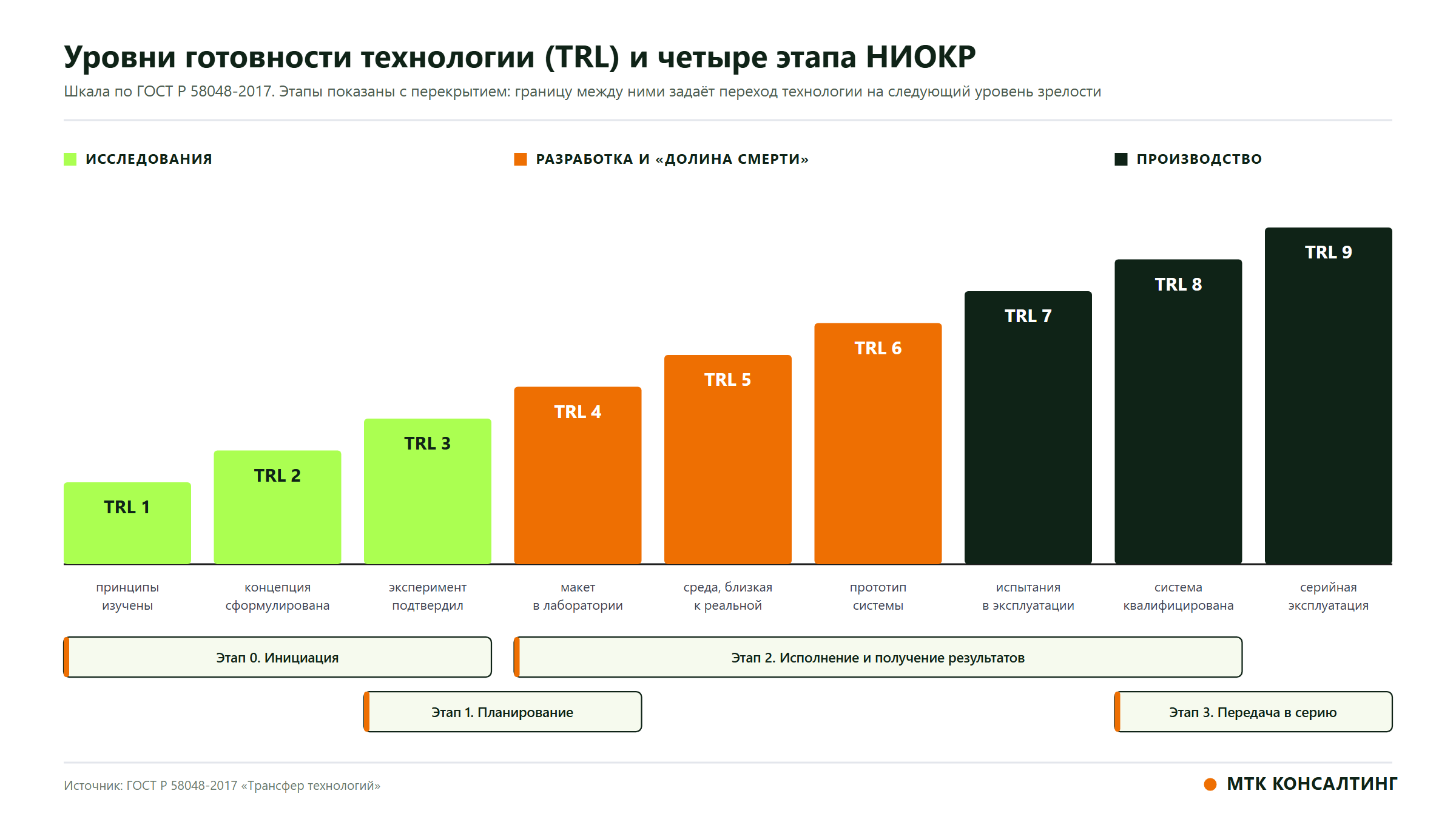

Инфографика: МТК Консалтинг. Уровни готовности технологии по ГОСТ Р 58048-2017 и соответствие им четырёх этапов управления НИОКР. Этапы намеренно показаны с перекрытием: границу между ними задаёт переход технологии на следующий уровень зрелости, а не календарная дата.

Что означает каждый уровень

• TRL 1. Основные принципы изучены и опубликованы. Есть физический или химический принцип и гипотеза о его полезности. Продукта нет даже на бумаге.

• TRL 2. Концепция технологии и/или её применения сформулированы. Очерчены рынок применения и предварительная оценка технических трудностей. Практических доказательств пока нет.

• TRL 3. Критические функции подтверждены аналитически и экспериментально. Проведены расчёты и первые опыты, создан прототип с ограниченным функционалом — «proof of concept».

• TRL 4. Компонент или макет испытан в лабораторном окружении. Собранная из компонентов система работает в тепличных условиях лаборатории.

• TRL 5. Компонент или макет испытан в окружении, близком к реальному. Апробация в полупромышленных условиях: реальные материалы, реальные нагрузки, пилотная установка.

• TRL 6. Прототип системы продемонстрирован в окружении, близком к реальному. Не узел, а система целиком. Возможно потоковое производство малых объёмов.

• TRL 7. Прототип системы продемонстрирован в условиях эксплуатации. Опытно-промышленные испытания на реальной площадке заказчика или на своей производственной линии.

• TRL 8. Реальная система завершена и квалифицирована в ходе испытаний. Установочная партия, сертификация, независимая приёмка. Технология готова к тиражированию.

• TRL 9. Реальная система подтверждена успешной эксплуатацией. Серийное производство со стабильным качеством и подтверждённой надёжностью у потребителя.

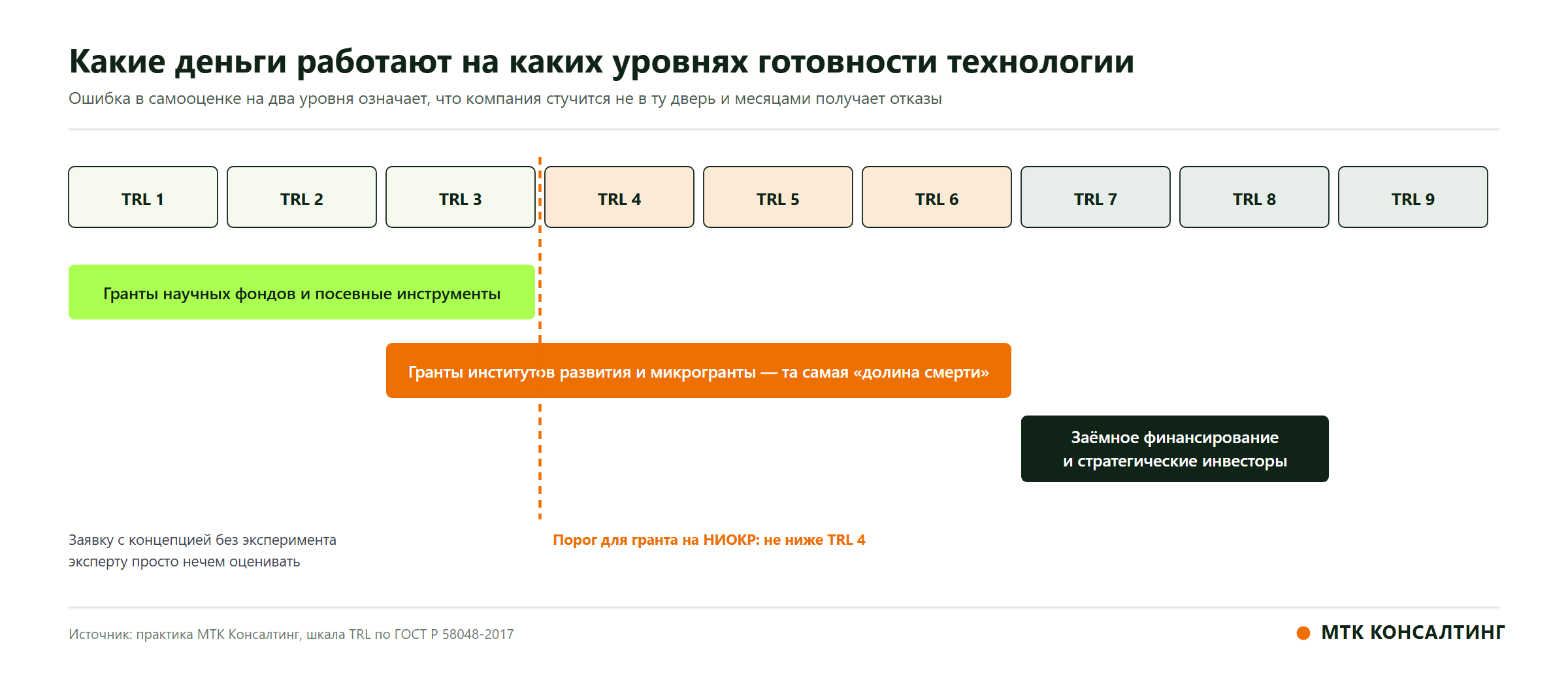

Инфографика: МТК Консалтинг. Какие источники финансирования работают на каких уровнях готовности технологии.

Родственная шкала: POC → EVT → DVT → PVT → MP

Если ваш продукт — «железо», рядом с TRL почти наверняка возникнет вторая шкала: POC → EVT → DVT → PVT → MP. Это стадийная модель, выросшая из практики контрактного производства электроники: у неё нет автора и нет стандарта, она закрепилась как отраслевой язык между разработчиком и заводом-подрядчиком.

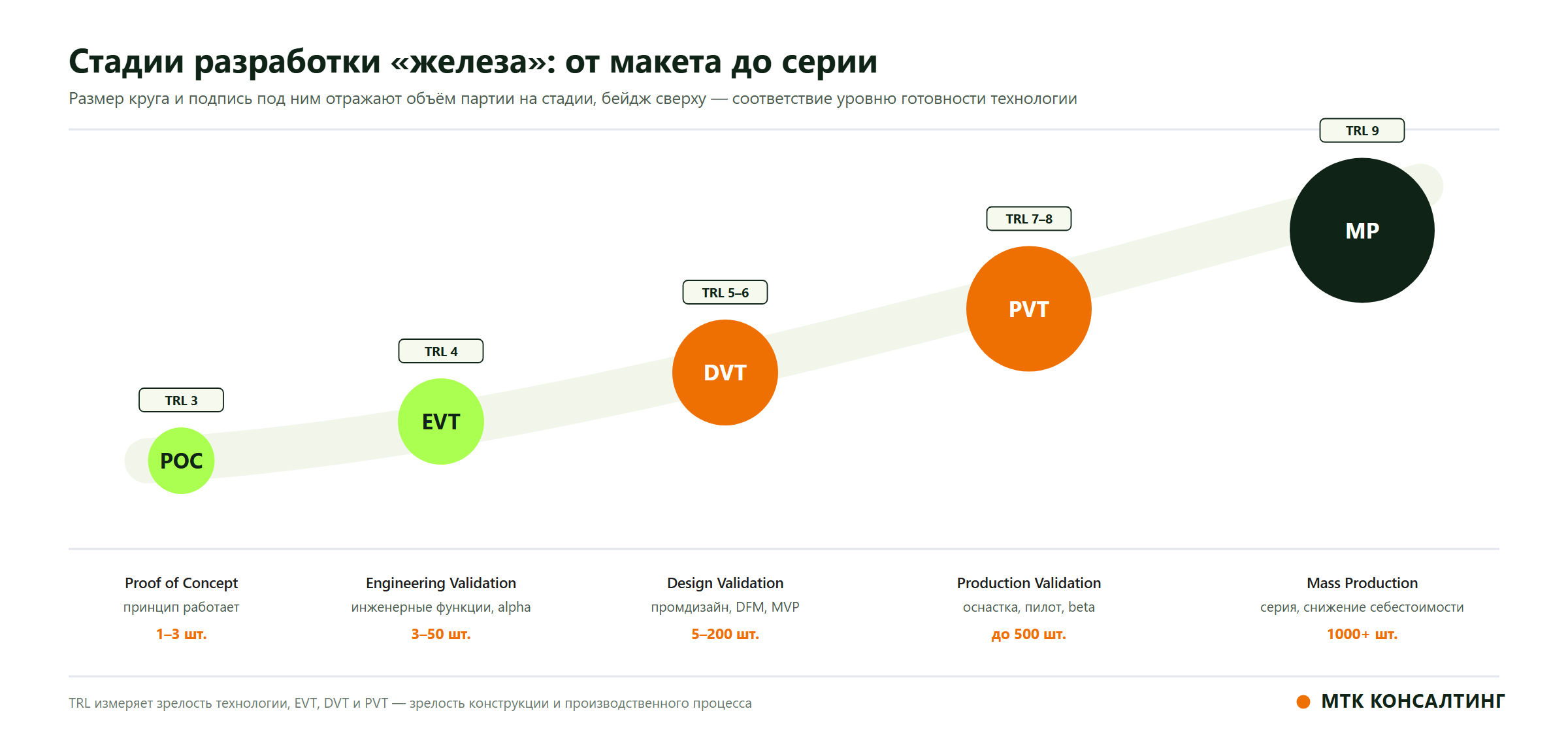

Инфографика: МТК Консалтинг. Стадийная модель разработки железа: POC, EVT, DVT, PVT, MP. Размер круга и подпись внизу отражают объём партии на стадии, бейдж сверху — примерное соответствие уровню готовности технологии.

Расшифровка стадий: POC (Proof of Concept) — работоспособность идеи на макете; EVT (Engineering Validation Test) — проверка инженерных функций на первых сборках, «альфы»; DVT (Design Validation Test) — финализация промышленного дизайна, доводка под технологичность и расширенные пользовательские тесты; PVT (Production Validation Test) — пилотные партии на серийной оснастке, «беты» для первых покупателей; MP (Mass Production) — серия и планомерное снижение себестоимости.

Отличие от TRL: TRL измеряет зрелость технологии, а EVT/DVT/PVT — зрелость конструкции и производственного процесса. Следствий два. Первое: в хардверной шкале нет места для TRL 1–2 — она начинается там, где технология уже выбрана, и занимается доведением продукта, а не поиском принципа. Второе: то, что в TRL размазано между уровнями 6 и 8, здесь разложено детально — именно потому, что в электронике основная смертность проектов приходится на переход «работающий прототип → воспроизводимая серия».

Есть у шкалы и управленческий смысл: уровень TRL определяет, какими инструментами вообще нужно управлять проектом. Ниже — четыре этапа НИОКР и по десять инструментов на каждом, разложенные по зонам шкалы.

Этап 0. Инициация: отсечь нежизнеспособное до первого рубля

Стадия: TRL 1–3

Цель этапа — отсеять коммерчески нежизнеспособные идеи до того, как потрачен первый рубль. Здесь технология существует в виде принципа, концепции и в лучшем случае лабораторного подтверждения критических функций. Управлять здесь нужно не разработкой, а отбором.

Главный инструмент этапа — оценка TRL. Она отвечает на вопрос, который топит производственные НИОКР чаще всего: не требует ли проект научного результата, которого пока нет ни у кого?

Разберу на примере — здесь ломается больше всего планов. Допустим, технология на уровне TRL 3: критические функции подтверждены на стенде, отдельные показатели получены, но целиком система ни разу не собиралась. Кажется, что до продукта остался «инжиниринг». А теперь попробуйте составить по такому проекту нормальный производственный план. Сколько времени займёт доводка? Неизвестно — вы ещё не знаете, какие эффекты проявятся при сборке системы. Какой будет себестоимость? Неизвестно — конструкция не зафиксирована, состав узлов поменяется. Что делать, если ключевой показатель не достигается на реальных материалах? Неизвестно — это уже вопрос исследования, а исследование нельзя поставить в календарный график: у него нет гарантированной даты получения результата.

Поэтому проект уровня TRL 3 нельзя запускать как производственный НИОКР — не потому, что он плохой, а потому, что производственный НИОКР по определению даёт обязательство: продукт с такими-то характеристиками, такой себестоимостью, к такой дате. Взять это обязательство под технологию, у которой ещё не пройден лабораторный этап, значит гарантированно его нарушить. Такому проекту нужен другой формат — поисковая НИР с отдельным бюджетом, критериями выхода и правом закрыться с отрицательным результатом. Сорванный срок в этом случае возникает на этапе планирования, а не исполнения: исполнители лишь обнаруживают то, что было заложено решением о запуске.

• Технико-экономическое обоснование (ТЭО). Оцифровывает финансовый потенциал идеи — срок окупаемости, рентабельность, чистый доход. Защита от «науки ради науки».

• Анализ рыночных барьеров и ёмкости. Реальные объёмы сбыта и конкурентное окружение. Без него можно сделать превосходный продукт, который некому продать.

• Функционально-стоимостный анализ (ФСА). Раскладывает новинку на функции и цену каждой для потребителя. Убирает избыточную инженерию, поднимающую себестоимость выше рыночной.

• Рейтинговая модель приоритизации. Оценка идей инвесткомитетом по жёстким коэффициентам: сложность, маржинальность, стратегический приоритет. Снимает субъективность отбора.

• Патентный поиск. Проверка по базам Роспатента и международным реестрам до старта. Страховка от многомиллионных исков.

• Анализ технологической готовности (TRL). Объективная оценка зрелости по шкале 1–9 и отсечение проектов, которым нужны фундаментальные открытия.

• Глубинные интервью с ключевыми потребителями. Превращает догадки маркетологов в требования рынка до того, как конструкторы сделали первый макет.

• Матрица стратегического соответствия. Отсекает прибыльные сами по себе идеи, уводящие компанию в сторону от долгосрочной стратегии.

• Сценарный финансовый анализ. Базовый, пессимистичный и оптимистичный сценарии. Задаёт резервы и точку закрытия проекта.

• Карта технологических трендов. Синхронизация графика с внешней средой: новые законы, материалы, источники финансирования. Продукт должен выйти на пике спроса, а не устареть в проектировании.

Этап 1. Планирование и ресурсы: здесь закладывается срыв срока

Стадия: TRL 3–4

В проектном менеджменте есть правило: сроки всегда срываются на этапе исполнения, но виноват в этом всегда этап планирования. Если команда не заложила логистические риски, проигнорировала ограничения станков и не привлекла заводских технологов на старте — график поплывёт гарантированно.

По шкале TRL это переход от подтверждённой концепции к лабораторному макету: технология уже доказана в принципе, но пока не собрана в работающую систему. Цель этапа — зафиксировать технические требования, бюджет, сроки и сформировать сквозную команду.

• Календарно-сетевое планирование (диаграмма Ганта). Визуальный контроль взаимосвязей: видно, как задержка одной закупки сдвигает финальный запуск.

• Метод критического пути. Выделяет цепочку задач, задержка которых двигает срок всего проекта. На них концентрируются дефицитные ресурсы.

• Иерархическая структура работ (ИСР). Разбивает хаотичный проект на измеримые пакеты задач с ответственными. Подзадачи перестают теряться.

• Матрица ответственности (RACI). Убирает ситуацию «отвечают все — не виноват никто»: исполнитель, утверждающий, консультант, информируемый.

• Метод освоенного объёма (EVA). Раннее предупреждение: уже на 20 % готовности прогнозирует итоговый перерасход и опоздание.

• Реестр рисков проекта. Переводит управление рисками из «тушения пожаров» в превентивный режим. Экономит недели в кризис.

• Цифровой профиль ограничений производства. База параметров реального парка станков — допуски, износ, габариты. Продукт проектируется под конкретное производство сразу.

• Регламент межведомственного согласования ТЗ. Ограничивает время рассмотрения ТЗ производством и фиксирует правила разрешения споров КБ и завода.

• Матрица компетенций команды. Подсвечивает нехватку редких навыков до начала работ — есть время нанять эксперта или обучить сотрудника.

• Бюджетирование по вехам (Stage-Gate). Деньги выделяются траншами только после доказанного выполнения предыдущей вехи. Защита оборотного капитала.

Часть 2. Исполнение и передача разработки в серию

Этап 2. Исполнение: где гипотезы сталкиваются с физикой производства

Стадия: TRL 4–7

Самая длинная, непредсказуемая и ресурсоёмкая фаза. Она соответствует «долине смерти» на шкале TRL: лабораторный тест в пробирке проходит успешно, а при попытке масштабировать процесс на заводе всё летит в брак. Технология проходит путь от макета в лаборатории (TRL 4) через полупромышленную установку (TRL 5–6) до опытно-промышленных испытаний в реальной эксплуатации (TRL 7).

Здесь нужны инженерные фильтры, отсекающие тупиковые решения заранее: без них проект упирается в технологический тупик тогда, когда основные деньги уже потрачены.

• Параллельное проектирование. Технологи проектируют оснастку и логистику одновременно с доработкой узлов конструкторами. Сокращает срок проекта на 30–40 %; заложено в ГОСТ ЕСКД/ЕСТД.

• Компьютерное моделирование и цифровые двойники. Виртуальные стресс-тесты, гидродинамика, теплофизика. Сотни модификаций в цифре, в металле — только финальная.

• FMEA — анализ видов и последствий отказов. Поэлементный разбор конструкции и процесса с оценкой вероятности отказа и принудительной переделкой уязвимых узлов.

• Конструирование под лёгкую сборку (защита от ошибок). Асимметричные пазы, уникальные разъёмы: деталь физически невозможно поставить неправильно.

• Программа «десантирования» — взаимные стажировки. Разработчики присутствуют на заводе при опытных сборках и правят чертежи прямо у станка. Недели переписки превращаются в часы.

• Масштабирование процесса (пилотные линии). Реактор на 100 кг вместо 10 тонн выявляет скрытые эффекты без риска испортить сырьё. Это и есть переход TRL 4 → TRL 6.

• Управление изменениями (журнал корректировок). Любое изменение рецептуры фиксируется. Завод не начинает собирать деталь по устаревшим чертежам.

• План опытно-промышленных испытаний (ОПИ). Регламентирует время линии под тесты, объём сырья и критерии успеха, не парализуя основную производственную программу.

• Статистическое управление процессами (SPC). Математический анализ колебаний параметров опытной партии: способна ли технология давать стабильное качество в массе.

• Инвентаризация интеллектуальной собственности. Побочные ноу-хау, найденные в экспериментах, фиксируются вовремя и не уходят к конкурентам.

Этап 3. Передача в производство: почему завод сопротивляется новинке

Стадия: TRL 8–9

Продукт готов, испытан и утверждён — казалось бы, финишная прямая. Но на этом шаге у завода появляется собственный интерес: он часто саботирует новинки, боясь сорвать текущий план выработки и лишиться премий за тоннаж. По шкале TRL это квалификация установочной партии (TRL 8) и выход на стабильную серию (TRL 9).

Цель этапа — юридическая защита разработки, квалификационная приёмка и коммерциализация.

• Комплект трансфера технологий (технологический паспорт). Параметры сырья, температурные карты, инструкции по очистке, методы контроля. Завод получает технологию без потерь и двоякого толкования.

• Design Freeze — фиксация конструкторских требований. Волевой запрет на изменения перед запуском серии. Все новые идеи уходят в Модификацию 2.0.

• Квалификационный аудит установочной партии. Независимая проверка силами ОТК: способен ли завод стабильно воспроизводить параметры прототипа в массе. Формально это и есть подтверждение TRL 8.

• Регистрация результатов интеллектуальной деятельности (РИД). Патенты и постановка ноу-хау на баланс как НМА. Капитализирует затраты на НИОКР и повышает стоимость бизнеса.

• Сквозной KPI запуска серии. Премии R&D и производства зависят от своевременного выхода товарной партии с заданной себестоимостью — подразделения начинают помогать друг другу.

• Постпроектный аудит («разбор полётов»). Анализ отклонений по срокам и бюджету, фиксация извлечённых уроков. Основа культуры непрерывных улучшений.

• Карта контроля качества на линии. Визуальный документ на рабочем месте: в каких точках, какими приборами и с какой частотой измеряются критические параметры.

• Методика очистки и переналадки оборудования. Чёткий алгоритм перехода линии на новый продукт. Минимизирует простои цеха.

• Авторский надзор. Разработчики контролируют первые месяцы серии, помогают с «детскими болезнями» и пресекают попытки упростить техпроцесс.

• Передача базы знаний в архив (PLM/PDM). Консервация истории проектирования и протоколов испытаний: продукт можно модернизировать спустя годы, даже если вся команда уволилась.

Матрица соответствия: этап, уровень TRL и контрольная точка

Этап НИОКР	TRL	Что должно быть на выходе
Этап 0. Инициация	1–3	Решение инвесткомитета, ТЭО, подтверждённая оценка TRL, отсутствие патентных конфликтов
Этап 1. Планирование	3–4	Утверждённое ТЗ, бюджет по вехам, сквозная команда, реестр рисков, ИСР и критический путь
Этап 2. Исполнение	4–7	Прототип, отработанная пилотная линия, протоколы ОПИ, статистика стабильности процесса, зафиксированные ноу-хау
Этап 3. Передача в серию	8–9	Технологический паспорт, акт квалификации установочной партии, оформленные РИД, товарная партия у потребителя

Матрица полезна ещё и как диагностика. Если компания на TRL 4 применяет инструменты Этапа 3 — она преждевременно замораживает конструкцию и получит продукт, который невозможно произвести. Если на TRL 7 всё ещё живёт по инструментам Этапа 0 — она бесконечно переобосновывает проект вместо того, чтобы его запускать.

Что даёт внедрение системы

• Сокращение сроков запуска новинок на 30–40 %. Раннее вовлечение завода, сквозные команды и параллельный инжиниринг ликвидируют фазу бесконечных переделок и согласований. Продукт создаётся под реальные станки с первого раза.

• Защита оборотного капитала. Stage-Gate и ТЭО работают как фильтры: коммерчески бесперспективные и технически нереализуемые проекты закрываются до дорогих промышленных тестов и закупок сырья.

• Ликвидация внутренних конфликтов. Сквозные KPI и взаимные стажировки превращают разработчиков и производственников из оппонентов в партнёров: они отвечают за один финансовый результат.

Добавлю четвёртый эффект — для стартапов и малых технологических компаний он важнее первых трёх: система делает проект понятным для внешних денег. Эксперт фонда, инвестор и корпоративный заказчик не читают мысли основателя — они читают позицию на шкале TRL и документы, которые эту позицию подтверждают. Технологический паспорт, протокол ОПИ, акт квалификации первой партии, оформленный РИД — всё это доказательства зрелости, которые конвертируются в финансирование следующего уровня.

Отдельный сюжет — государственные деньги, и здесь работает та же логика уровней. Гранты на научные исследования закрывают начало шкалы, гранты для малого бизнеса — её середину; среднему и крупному бизнесу гранты уже недоступны, зато для них работают субсидии на НИОКР и налоговые льготы. Один порог стоит запомнить сразу: чтобы претендовать на грант на НИОКР, нужен минимум TRL 4 — заявку с концепцией без эксперимента эксперту просто нечем оценивать. Как устроены эти инструменты и кому они реально дают деньги — тема отдельных материалов, к которой я ещё вернусь.

Формулировки уровней готовности технологии приведены по ГОСТ Р 58048-2017 «Трансфер технологий. Методические указания по оценке уровня зрелости технологий».
